Beward TL240L385-1PN устройство защиты

Устройство защиты Beward TL240L385-1PN. Устройство защиты от импульсных перенапряжений в цепях переменного тока, 230В (AC), 40 кА, класс 2, от -40 до +75°С, IP20

TL240L385-1PN применяется в составе низковольтных электрических сетей (при номинальном напряжении питания (220 В (AC)) для защиты устройств от скачков напряжения и отвода импульсов тока при прямом или косвенном воздействии грозовых разрядов или иных переходных перенапряжений. Устройство предназначено для работы в уличных условиях и соответствует установленному мировому стандарту требований класса C (Класс 2). В отличие от устройств грозозащиты, TL240L385-1PN дополнительно обеспечивает защиту от длительного аварийного повышения напряжения в сети

Область применения
Грозовые разряды, коммутационные помехи, аварии в сети питания оказывают сильное воздействие на оборудование в сети. Наиболее уязвимой является аппаратура, подключенная к длинным линиям питания. В первую очередь — это камеры видеонаблюдения, но также, например, извещатели периметральной сигнализации и концентраторы. Ограничитель импульсных перенапряжений TL240L385-1PN безопасно отводит импульсные сверхтоки на землю и ограничивает перенапряжение до значений, совместимых с оборудованием, работающим в сети

Способы защиты

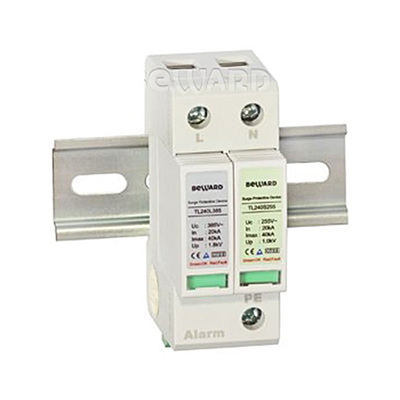

TL240L385-1PN состоит из модуля грозозащиты и базовой части. При чем замена модуля возможна без отключения электропитания. Предусмотрен как визуальный контроль рабочего состояния TL240L385-1PN посредством световой индикации, так и удаленный. Во втором случае о повреждении модуля грозозащиты на удаленное устройство мониторинга поступит соответствующий сигнал. При выходе из строя TL240L385-1PN отключается от электросети автоматически, благодаря наличию контроля температуры и защиты от перенапряжения. Это позволяет избежать возгорания, вызванного длительным коротким замыканием.

Особенности подключения
Устройство TL240L385-1PN должно быть обязательно заземлено. Предусмотрена возможность установки на DIN-рейку шириной 35 мм, например в коммутационный шкаф. Устройства удаленного мониторинга подключаются к тревожным выходам («сухим контактам») в нижней части TL240L385-1PN. Провод заземления подключается через двойной разъем в нижней части модуля грозозащиты, при этом поперечное сечение соединительных проводов не должно превышать 35 мм2. Диапазон эксплуатационных температур TL240L385-1PN очень широк (от -40 до +75°С), что позволяет устанавливать данное устройство без дополнительного защитного оборудования.
